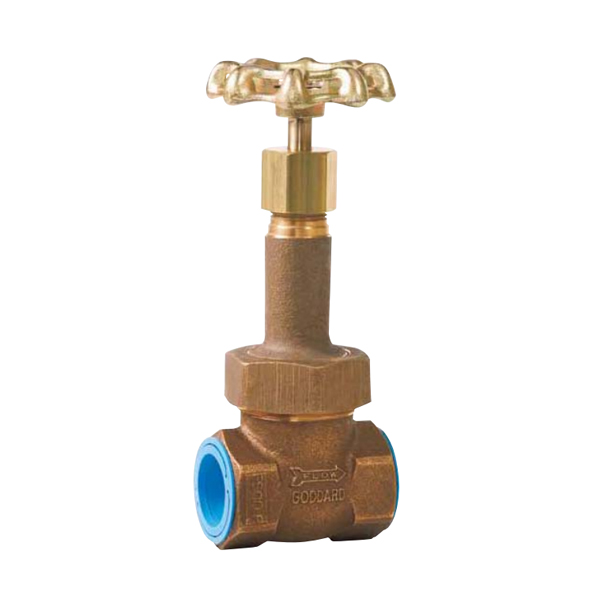

Шиберные вентили из бронзы серия Goddard 302, 306, 310 и 310Х

Характеристики

• Клапан может быть установлен внутри линии и управляется снаружи;
• Легко устанавливается;
• Седло полностью герметично;
• Бронзовый литой корпус и ручной привод;
• Сверхпрочная конструкция;
• Предназначен для работы с паровой и жидкой фазой атмосферных газов, сжиженным натуральным газом;
• Диапазон температур: - 196 С до + 65 С;
• для использования в системах с высокой пропускной способностью;
• серии 302, 306 - исполнение со стандартным штоком для селективных холодных газовых установок;
• серии 310, 310X - исполнение с удлинённым штоком для криогенных жидкостей и газов;
• Давление:
  - Модель 310, 310Х – 300 PSIG;
  - Модель 302 – 400 PSIG;
  - Модель 306 – 600 PSIG.

Информация для заказа

Серия 302



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94660	В-000302-4Т4	½	15	Резьбовое	0,70
94661	В-000302-20Т4	2 ½	65	Резьбовое	8,00
94662	В-000302-24Т4	3	80	Резьбовое	11,80



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94663	В-000302-4S4	½	15	Пайка с серебром	0,60
94664	В-000302-6S4	¾	20	Пайка с серебром	1,00
94665	В-000302-8S4	1	25	Пайка с серебром	1,40
94666	В-000302-12S4	1 ½	40	Пайка с серебром	2,70
94667	В-000302-16S4	2	50	Пайка с серебром	4,30
94668	В-000302-20S4	2 ½	65	Пайка с серебром	6,60
94669	В-000302-24S4	3	80	Пайка с серебром	10,00

Серия 306
600 PSIG, бронзовый корпус, не удлиненный шток, разрезной клин



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94670	В-000306-6Т6	¾	20	Резьбовое	1,00
94671	В-000306-8Т6	1	25	Резьбовое	1,40
94672	В-000306-12Т6	1 ½	40	Резьбовое	2,70
94673	В-000306-16Т6	2	50	Резьбовое	4,30

Серия 310
300 PSIG, бронзовый корпус, удлиненный шток, мягкий клин, мягкое седло.



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94674	В-000310-20Т	2 ½	65	Резьбовое	6,60
94675	В-000310-24Т	3	80	Резьбовое	10,00



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94676	В-000310-24S	3	80	Пайка с серебром	10,00

Серия 310 Х

300 PSIG, бронзовый корпус, удлиненный шток, мягкий клин, мягкое седло.



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94677	В-000310Х-20Т	2 ½	65	Резьбовое	6,60
94678	В-000310Х-24Т	3	80	Резьбовое	10,00



FAS №	Номер изделия	Размер клапана		Соединения	Вес изделия, кг
		дюйм	мм
94679	В-000310Х-24S	3	80	Пайка с серебром	10,00
