Назначение

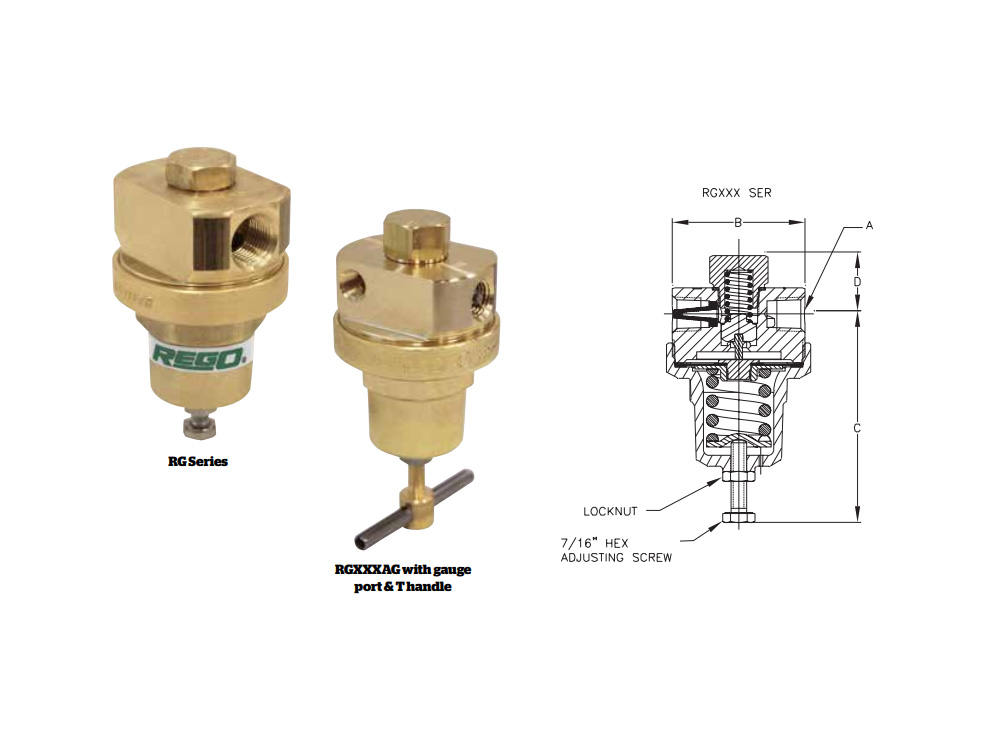

Криогенные регуляторы серии RG в первую очередь предназначены для поддержания давления в криогенной жидкости внутри криогенных контейнеров.
Их также можно использовать в криогенных линиях, испарителях и конвертерах.
Они особенно полезны в установках, где важны ограничения по площади и стоимости.
Характеристики
- Все детали изготовлены из медного сплава (латунь), ПТФЭ и нержавеющей стали - материалы, специально отобранные для совместимости с криогенными температурами до -320 ° F (-196 ° C).
- Седло из ПТФЭ обеспечивает надежное отключение при криогенных температурах до -320 ° F (-196 ° C)
- Регуляторы высокого и низкого давления имеют одинаковый компактный размер и предназначены для использования в тесных помещениях.
- Взаимозаменяемость с существующими блоками криогенного регулятора
- Входной фильтр помогает предотвратить попадание посторонних материалов в регулятор.
- Контргайка предназначена для сохранения положения регулировочного винта.
- RG090AG доступен с регулировочным винтом с Т-образной ручкой и отверстиями для манометров.
- Максимальное давление на входе 550 фунтов на квадратный дюйм (37,9 бар изб.)
- Подготовлено для работы с кислородом в соответствии с CGA G-4.1
- 100% заводские испытания
Материалы
| Корпус: | Латунь |
| Крышка: | Латунь |
| Седло: | PTFE |
| Пружины | Нержавеющая сталь |
| Прокладка диафрагмы | PTFE |
| Прокладка задней крышки | Медь |
| Диафрагма | Бронза |
Информация для заказа
| Номер | Соединения входа / выхода (F.NPT) A Дюймы (мм) | Ширина B дюймы (мм) | C Дюймы (мм) | D дюймы (мм) | Рабочий диапазон (фунт / кв. Дюйм) |
|---|---|---|---|---|---|
| RG022A | ¼” (6.35) | 21 /16” (52.32) | 3” (76.20) | 1” (25.40) | 0-30 psig (0-2.1 2 бар изб) |
| RG125A | ¼” (6.35) | 21 /16” (52.32) | 3” (76.20) | 1” (25.40) | 25-250 psig (1.7-17.2 2 бар изб) |
| RG125C3 | ⅜” (9.52) | 2⅛” (53.97) | 3.33” (84.58) | 0.80” (20.32) | 25-250 psig (1.7-17.2 2 бар изб) |
| RG175C3 | ⅜” (9.52) | 2⅛” (53.97) | 3.33” (84.58) | 0.80” (20.32) | 25-250 psig (1.7-17.2 2 бар изб) |
| RG300A | ¼” (6.35) | 21 /16” ((52.32 | 3” (76.20) | 1” (25.40) | 125-350 psig (17.2-24.2 бар изб) |
| RG90AG | ¼” (6.35) | 21 /16” ((52.32 | 3” (76.20) | 1” (25.40) | 25-250 psig (1.7-17.2 бар изб) |
