Назначение
Регуляторы серии 1780 созданы для регулировки давления конечной линии на системах газораспределения. Они подходят для разных газов в медицинских и промышленных установках. Регуляторы серии 1780 имеют сбалансированное седло, конструкции с кислородными, совместимыми материалами, имеют идентичный дизайн клапана, медный корпус и внутренние детали как у серии ВR – 1780.
Характеристики
- Большое пространство седла и мембраны обеспечивают высокую производительность с сенсорным контролем давления на входе или выходе с низким спадом;
- Два ?" NPT порта измерительного прибора давления на входе или выходе расположены на каждой стороне клапана;
- Два дренажных/вентиляционных отверстия крышки для монтажной ориентировки;
- Колпачок крышки, чтобы накрывать регулировочный болт для защиты;
- Максимальное давление на входе – 400 psig;
- Температура: - 40° F до + 165° F;
- Промыт для кислородного использования посредством CGA G-4.1.
Материалы
| Корпус: | Латунь |
| Крышка: | Никелевый платированный алюминий |
| Мембрана: | Нитрил с РTFE вкладышем |
| Пружины, задвижки и регулировочный болт: | Нержавеющая сталь |
| Остальные детали клапана: | Латунь |
| Диск седла и о-кольца: | Стандартный витон |
Регуляторы серии 1780 имеют размеры входных и выходных соединений подобные алюминиевым регуляторам серии 1680.
Информация для заказа

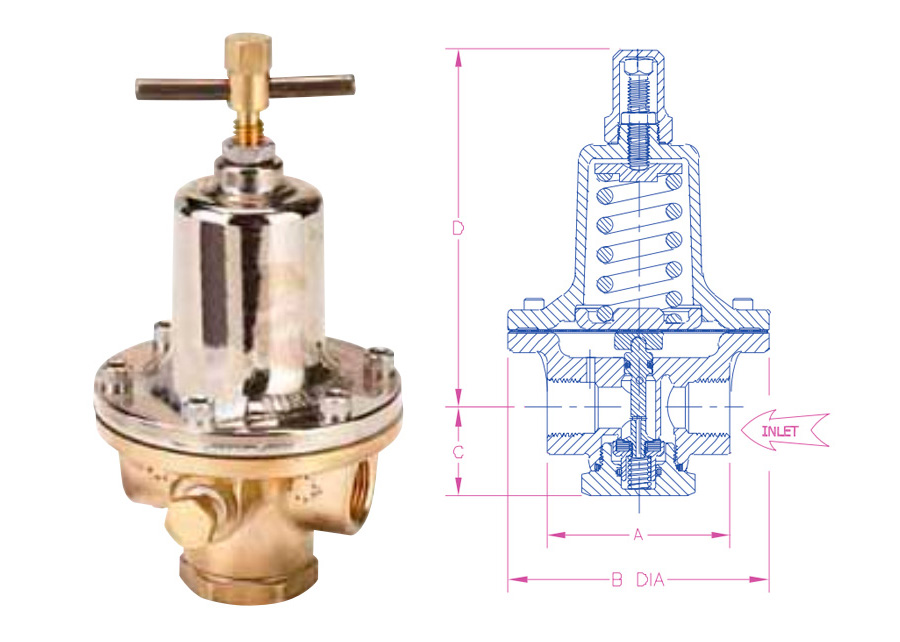

| FAS № | Номер | Давление подачи psig | Манометр* | Вход и выход F.N.P.T | Размеры | CV | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| Уровень PSI | P/N | «А» | «B» | «C» | «D» | |||||
| 94964 | 1784А | 5-55 | 1-100 | 1286 | ½” | 2.82" | 3.62" | 1.38" | 5.47" | 3.1 |
| 94965 | 1784B | 40-110 | 1-200 | S1679 | 2.82" | 3.62" | 1.38" | 5.47" | 3.1 | |
| 94966 | 1784C | 100-200 | 1-400 | 15578 | 2.82" | 3.62" | 1.38" | 5.47" | 3.1 | |
| 94967 | 1786А | 5-55 | 1-100 | 1286 | ¾” | 3.31" | 4.69" | 1.60" | 6.84" | 4.8 |
| 94968 | 1786B | 40-110 | 1-200 | S1679 | 3.31" | 4.69" | 1.60" | 6.84" | 4.8 | |
| 94969 | 1786C | 100-200 | 1-400 | 15578 | 3.31" | 4.69" | 1.60" | 6.84" | 4.8 | |
| 94970 | 1788А | 5-55 | 1-100 | 1286 | 1" | 3.31" | 4.69" | 1.60" | 6.84" | 5.5 |
| 94971 | 1788B | 40-110 | 1-200 | S1679 | 3.31" | 4.69" | 1.60" | 6.84" | 5.5 | |
| 94972 | 1788C | 100-200 | 1-400 | 15578 | 3.31" | 4.69" | 1.60" | 6.84" | 5.5 | |
*Регулятор продается без манометра. Манометр заказывается отдельно.
