Назначение

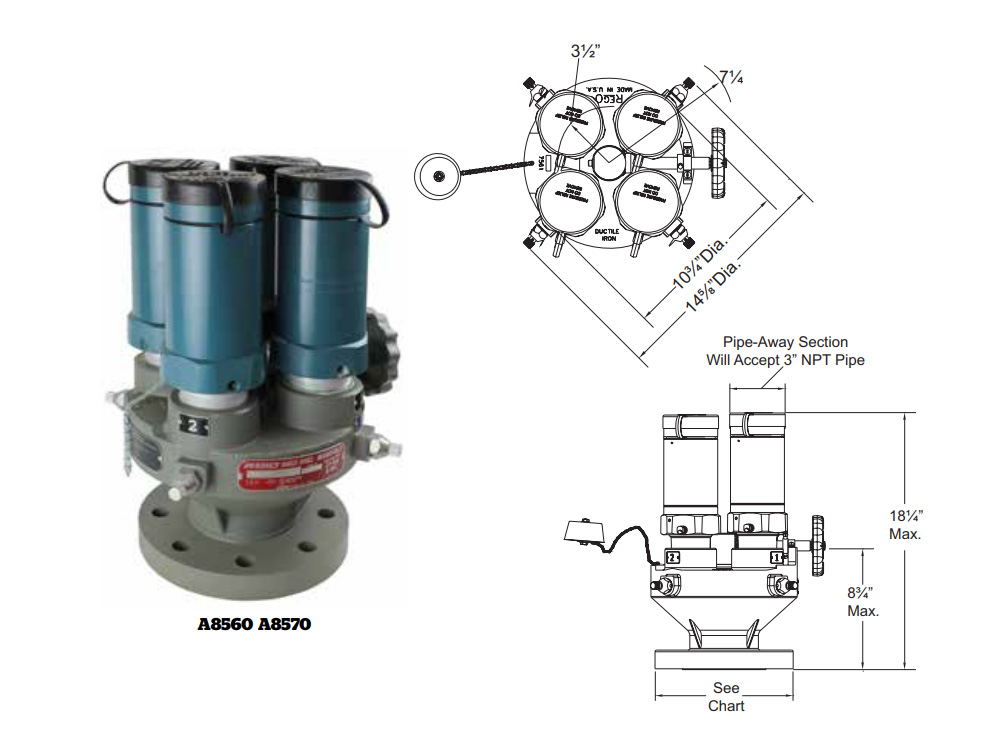

Разработан специально для использования в качестве устройства первичной разгрузки на больших стационарных емкостях для хранения под давлением с фланцевыми отверстиями.
Эти коллекторы включают в себя дополнительный предохранительный клапан, не включенный в номинальную пропускную способность, что позволяет обслуживать или заменять любой из предохранительных клапанов без опорожнения контейнера.
Маховик на коллекторе выборочно закрывает входное отверстие для снятого предохранительного клапана, в то время как остальные предохранительные клапаны обеспечивают защиту контейнера и его содержимого.
Все номинальные значения расхода в коллекторе основаны на расходе через предохранительные клапаны после того, как один был снят для обслуживания или замены.
Характеристики
- Позволяет периодически снимать и заменять предохранительный клапан без отключения и вакуумирования контейнера.
- Конструкция предохранительных клапанов «всплывающего действия» обеспечивает максимальную защиту с минимальными потерями продукта при умеренно избыточном давлении.
- Резиновая заглушка с цепью предназначена для защиты резьбы выпускного коллектора, где был снят предохранительный клапан.
- Может устанавливаться непосредственно на фланец приварной шейки или крышку люка.
- Не требует впускного трубопровода
- Предохранительные клапаны, предназначенные для автоматической плотной посадки после разгрузки
- Упругая тарелка седла предохранительного клапана обеспечивает «герметичное» уплотнение.
- Предохранительные клапаны имеют рейтинг ASME, серия UA3149.
- Сертифицированный CE
Материалы
| Корпус: | Ковкий чугун |
| Упругие детали | Тефлон |
| Клаппер диск: | Нержавеющая сталь |
| Выпускной клапан | Нержавеющая сталь |
Болт-шпилька и гайка в сборе
| № детали | Состоит из | Для использования с: | Для подключения к: | Номер Обязательно |
|---|---|---|---|---|
| 7560-55 | 1-Bolt Stud and Nut | Все RegO Multiports ™ | Модифицированный 3 ”- 300 # и 4 ”-ASA 300 # | 8 |
| 7560-56 | Приварной фланец с шейкой |
Информация о заказе
| № детали | Давление в начале сброса | Фланцевое соединение контейнера | Предохранительный клапан | ||
|---|---|---|---|---|---|
| Максимум Кол-во | № детали | Впускное соединение (M.NPT) Дюймы (мм) | |||
| UA3149A303 | 303 psig (20.9 barg) | 3”-300#* | 4 | UA3149A330 | 2½” (63.5) |
| UA3149A330 | 330 psig (22.7 barg) | 4”-300# | UA3149A290 | ||
* Для использования с модифицированным фланцем 300 # ANSI с отверстием 4 ”.
** Выходная резьба 3½-8N (F), принимает трубную резьбу 3 ”M. NPT.
