Назначение
Предохранительные клапаны созданы для кислорода и других промышленных газов и криогенного обслуживания. Касаемо трубопроводных систем, используются для жидкостных цилиндров или криогенных сосудов маленького объема, где желательны ASME предохранительные клапаны.
Характеристики
- Полный поток при 110% при установленном давлении;
- Повторяющееся исполнение;
- Регулировочный болт, защищенный от несанкционированного вмешательства;
- 100% протестированный;
- Температура: -320° F до + 165° F;
- Промыт и упакован для кислородного использования по средством CGA G-4.1
Материалы
| Пружина: | Нержавеющая сталь |
| Корпус, детали клапана и седло по номеру | |
Характеристики потока
Серии РRV19430 и РRV29430: 0.783 SCFM воздуха через psia давления потока. Давление потока через ASME на 10% выше установленного давления.
Информация о заказе
Пример:
- РRV дизайн;
- Материал и размер входного отверстия;
- Материал седла;
- Дренажное отверстие;
- Установленное давление.
| Материал и номер входной детали (опции) | ||
|---|---|---|
| 19432 для латуни ?" | 19434 для латуни ?" | 29433 для SS ?" |
| 19433 для латуни ?" | 29432 для SS ?" | 29434 для SS ?" |
Материал седла
- F для фторированного силикона, для 90 – 139 psig.
- Т для PTFE для 140 - 600 psig.
Дренажное отверстие
- Выходная болванка для разгрузки с дренажным отверстием. Вставляется Р, если нет дренажного отверстия.
- Установленное давление в PSIG от 90 до 600.

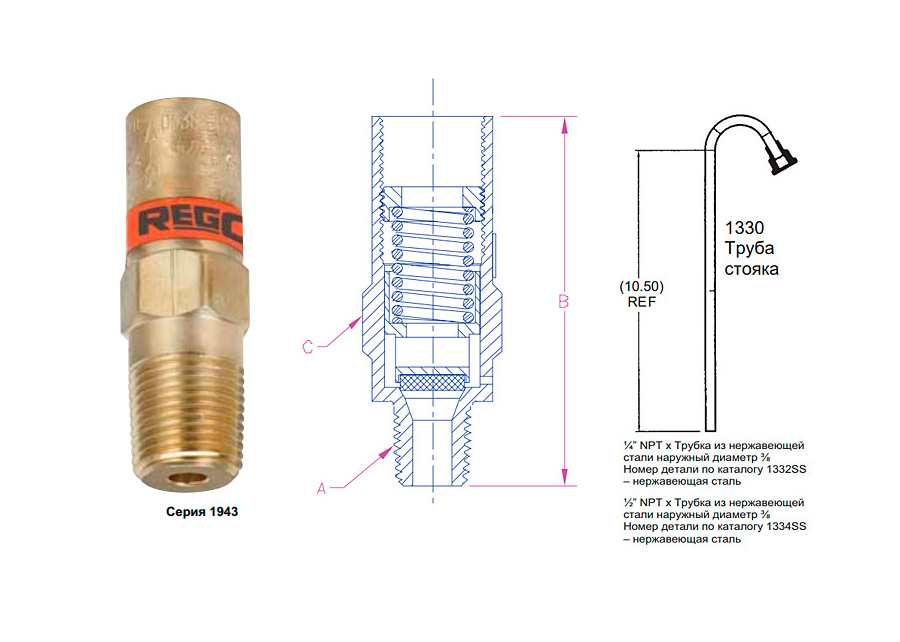

| FAS № | Модели | Вход А | Высота В | Выкручиваемый шестигранник С | Отверстие.Размер в квадратных дюймах |
|---|---|---|---|---|---|
| 94935 | РRV 19432 и РRV 29432 | ¼" | 2.6" | 7/8" | .062 |
| 94936 | РRV 19433 и РRV 29433 | ⅜" | 2.6" | 7/8" | .062 |
| 94937 | РRV 19434 и РRV 29434 | ½" | 2.8" | 7/8" | .062 |
