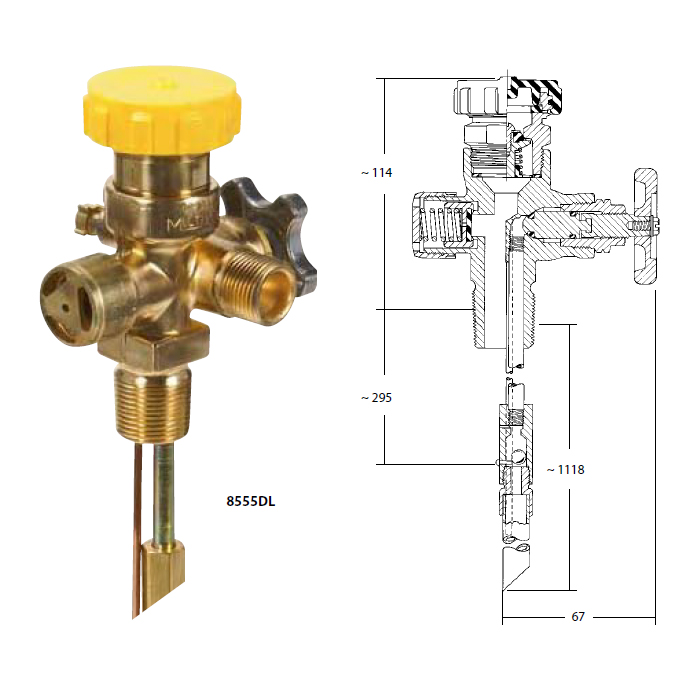

Мультиклапан Multivalves® для отбора жидкой фазы СУГ из газовых баллонов DOT серии 8555DL

Назначение

Эти клапаны Multivalves® применяются для отбора жидкой фазы СУГ из газовых баллонов объемом до 45,4 кг пропана. Они сокращают время операций при заполнении больших объемов и упрощают заполнение баллонов без прерывания снабжения потребителей.

Характеристики

Объединяет в одном узле клапан для отбора газообразной фазы СУГ, наполнительный клапан большой производительности, трубку для контроля уровня жидкости в баллоне, разъем для отбора жидкой фазы СУГ со скростным клапаном и предохранительный клапан;
Соединение CGA 555 минимизирует возможность случайного соединения с трубопроводом паровой фазы;
Оснащены латунной трубкой отбора жидкой фазы длиной 1120 мм и внешним диаметром 1/2’’;
Трубка отвода жидкой фазы имеет скоростной клапан с шариковым затвором, срабатывающим под напором газа;
Квадратный прилив 35 мм для ввинчивания клапана.

Материалы

Корпус:	Прессованая латунь
Маховик:	Литой алюминий
Стержень:	Латунь
Кольцевые прокладки:	Эластичная резина
Диск седла на запорном клапане:	Нейлон
Прочие диски седла:	Эластичная резина
Уравновешивающая пружина:	Нержавеющая сталь

Пропускная способность по жидкости

№ изделия	Ср. пропускная способность для жидкости, л/мин
	Перепад давления на клапане
	70 кПа	172 кПа	345 кПа	698 кПа
8555DL11.6	30	87	128	159

Информация для заказа

№ изделия	Вход	Выход	Разъем для наполнения	Исполнение маховика	Длина патрубка пробника с дефлектором, мм	Длина контрольной трубки для отбора газа, мм	Заводская настройка	Для баллонов емкостью до, кг	Поток закрыти клапана (по жидкой фазе), л/мин***
8555DL11.6	¾” M.NGT	CGA 555*	1¾” M. ACME	рубчатая насечка	295	1118	2585 кПа	45,5**	6,44

*Для подключения трубки используется адаптер #12982.
** Брошюра CGA S.1 -1.
*** Чтобы обеспечить правильное функционирование и максимальную защиту от встроенных скоростных клапанов, клапан для емкостей должен быть полностью открыт и уплотнен на время использования.
