Назначение

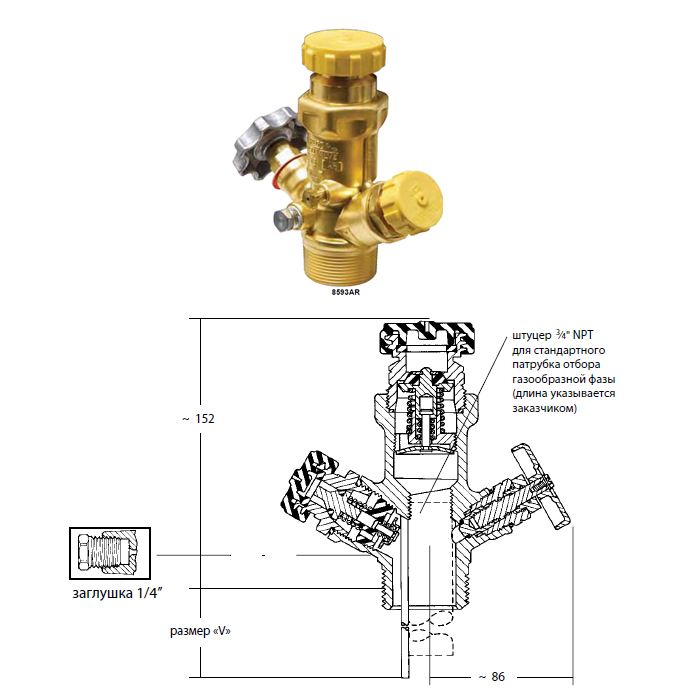

Эти клапаны Multivalve® обеспечивают отвод газообразной фазы СУГ и наполнение резервуаров ASME. Предохранительный клапан встраивается отдельно. Разъем MultiBonnet® является стандартным для этого клапана.
Характеристики
- Совмещает в одном узле наполнительный клапан с двойным уплотнителем, уравнительный клапан с контролем наполнения, контрольную трубку уровня жидкости и соединение манометра с заглушкой;
- Соединение для манометра 1/4" F. NPT;
- Y-образная конструкция упрощает доступ и подключение всех видов клапанов и индикаторов;
- Большой шестигранник диаметром 2 1/16" в центральной стойке обеспечивает простоту установки в разъем резервуара;
- Входное соединение с резьбой 2 1/2" M. NPT и выходное соединение под трубопровод 3/4" F. NPT;
- Разъем MultiBonnet® обеспечивает быстрый и простой ремонт.
Материалы
| Корпус: | Прессованая латунь |
| Маховик: | Литой алюминий |
| Стержень: | Латунь |
| Кольцевые прокладки: | Эластичная резина |
| Диск седла на запорном клапане: | Нейлон |
| Прочие диски седла: | Эластичная резина |
| Предохранительная пружина: | Нержавеющая сталь |
Пропускная способность по жидкой фазе
| № изделия | Ср. пропускная способность для жидкой фазы, л/мин | |||
|---|---|---|---|---|
| Перепад давления на клапане | ||||
| 70 кПа | 172 кПа | 345 кПа | 698 кПа | |
| 8593AR16.0 | 159 | 272 | 371 | 473 |
Информация для заказа
| № изделия | Вход | Выход | Разъем для наполнения емкости | Разъем для уравнит. клапана | Исполнение маховика | Длина контрольной трубки, мм | Тип емкостей, в которых применяются | |
|---|---|---|---|---|---|---|---|---|
| Разъем | Поток закрытия клапана (по UL) | |||||||
| 8593AR16.0 |
1½” |
F.POL (CGA 510) | 1 3/4" М.АСМЕ | 1 1/4" М.ACME | 118,93 куб. м/ч при 690 кПа | рубчатая насечка | 406* | ** |
* Длина патрубка устанавливается согласно требованиям заказчика.
** Поскольку такие клапаны Multivalve® не имеют встроенных предохранительных клапанов, они имеют право использоваться в резервуарах ASME любого типа с независимым предохранительным клапаном, с достаточной пропускной способностью для такого объема резервуара.
