Назначение
Скоростные клапаны Chek-Lok® предназначены для обеспечения удобства слива жидкой фазы от стационарных емкостей до их перемещения. Chek-Lok® позволяет использовать один переносной запорный клапан с переходником на нескольких емкостях. Скоростные клапаны Chek-Lok® 7590U и 7591U также предназначены для использования в стационарных системах в случае, если ограничительный клапан подходит по размеру для системы и трубопровода.
ПРИМЕЧАНИЕ: В некоторых случаях бывает необходимо использовать проходной скоростной клапан для защиты проточного трубопровода. Этот клапан не рекомендуется для установки во всасывающем трубопроводе перед насосом.
Характеристики
- Очень прочное соединение корпуса и переходника обеспечивает стойкость к механическим нагрузкам;
- Дренажное отверстие в колпачке служит для проверки, закрыт ли Chek-Lok® до удаления колпачка;
- Латунный усиленный колпачок должен отвинчиваться по крайней мере на три с половиной полных оборота;
- Кольцевой уплотнитель на переходнике обеспечивает герметичное уплотнение до того, как переходник откроет шток клапана;
- Устраняет необходимость индивидуального транспортного клапана в каждом резервуаре.
Материалы:
| Корпус: | Латунь |
| Стержень: | Латунь |
| Пружина: | Нержавеющая сталь |
| Уплотнители: | Полимер |
| Шток клапана в сборе: | Латунь |
| Сальник: | Нейлон |
Информация для заказа

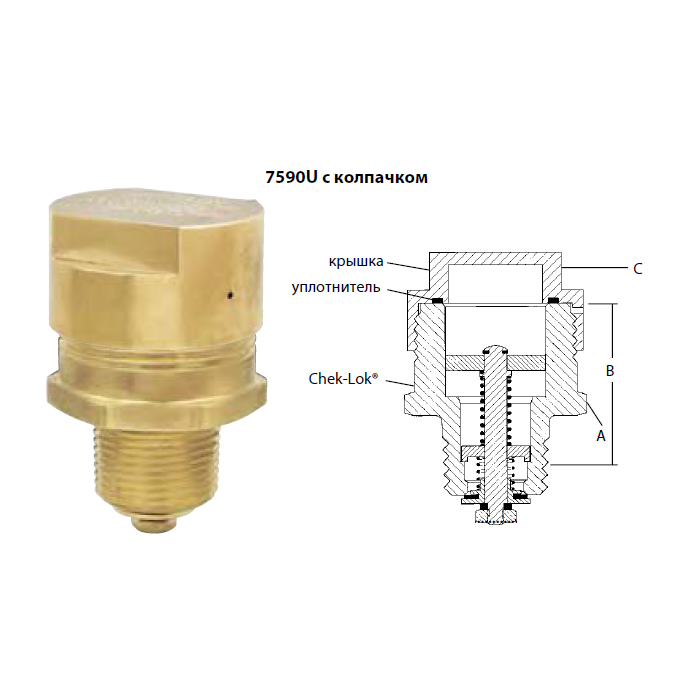

| № изделия Chek-Lok® | Входной разъем | Выходной разъем | А прилив под ключ на корпусе, мм | В длина корпуса (прибл.) | С прилив под ключ на крышке, мм | Закрытие скоростного клапана при потоке(приблизительно, по жидкому пропану)*, л/мин |
|---|---|---|---|---|---|---|
| 7590UT | ¾" M. NPT | 1 5/8" UNF | 295 (11 5/8") | 36,5 | 33 (1 5/16") | 76 |
| 7591UT | 1 ¼" M.NPT | 44 (1 ¾") | 43 | 132 |
* При горизонтальной установке скоростных клапанов. Потоки чуть больше, когда клапаны установлены выпускным отверстием вверх и чуть ниже, когда установлены выпускным отверстием вниз.
ПРИМЕЧАНИЕ: Для жидкого бутана умножьте скорость потока на 0,94, для ангидрида аммиака - на 0,9.
