Назначение
NG301
Для использования с жидкостными линиями сжиженного газа в качестве эффективного запорного шара
пружинный механизм. ⅛ ” конструкция подходит для компактных трубопроводных систем.
Сверхпрочная пружина и шар обеспечивают надежную работу при использовании СПГ-топлива.
NG304
Для использования с топливопроводами СПГ для эффективного одностороннего отключения с использованием мягкого седла для быстрого реагирования на поток.
Тарельчатая конструкция идеально подходит для СПГ и устойчива к воздействию твердых частиц.
Характеристики
- Материалы подобраны специально для работы с СПГ
- Быстродействующий шаровой и пружинный механизм (NG301)
- NG301 зазор седла обеспечивает длительный срок службы
- NG304 максимальное входное давление 1000 psig (69 barg)
- 100% испытано в заводских условиях
- Диапазон температур: от-320º F до 165ºF (от-196ºC до 74ºC)
- Одобрен и разработан в соответствии с ЕСЕ R110
Материалы
Материалы NG301
|
Корпус: |
Латунь ASTM B16 C36000 |
| Пружина: |
Нержавеющая сталь 302 ASTM A313 |
| Штифт: |
Латунь ASTM B16 C36000 |
| Шар: | Нержавеющая Сталь 316 |
Материалы NG304
|
Корпус: |
Латунь ASTM B16 C36000 |
| Пружина: |
Нержавеющая сталь 302 ASTM A313 |
| Прокладка: |
Медь ASTM B152 UNS C11000 |
| Проходной клапан: | Латунь ASTM B16 UNS C36000 |
| Посадочный диск: | ПТФЭ Тефлон |

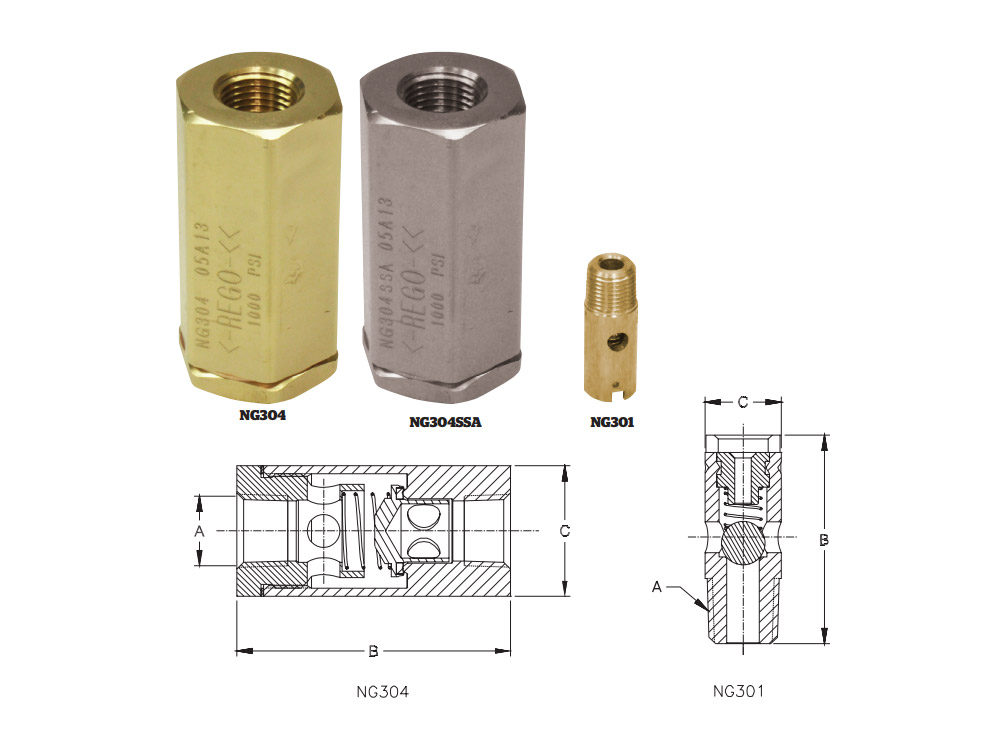

Информация для заказа
| Номер детали | Соединение (А) | B | С | Вес, фунты |
| NG301 | Резьба MNPT F ⅛ | 1.200 | .438 | 0.01 |
| NG304 | Резьба FNPT F ½ | 3.135 | 1.5 (Шестигранник) | 1.25 |
| NG304SSA |
