Назначение

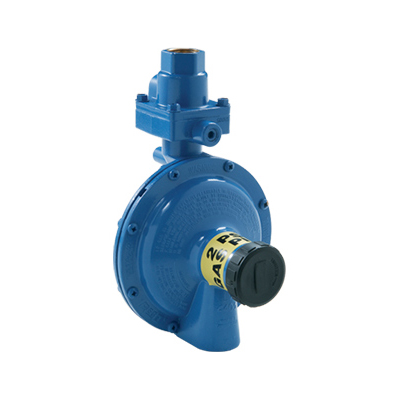

Специальные двухступенчатые регуляторы с давлением настройки 13 кПа предназначены для снижения давления в резервуаре до этого значения на выходе из регулятора. Для снижения давления от 13 кПа до номинального 2,7 кПа (280 мм в. ст.) нужен линейный регулятор давления.
Характеристики
- Включает предохранительный клапан сброса давления в 13 кПа ступени регулятора;
- Разработан для трубопроводов с давлением не выше 34 кПа также при снятых седельных дисках;
- Большой вентиляционный клапан предохраняет от блокировки и имеет разъем 3/4” F. NPT для подключения дренажного трубопровода;
- Небольшие размеры для простоты установки;
- Дренажные подключения для манометра на ступени 69 кПа и на 13 кПа, заглушки могут быть сняты с помощью торцевого шестигранного ключа 3/16”;
- Окрашен в синий цвет для простой идентификации.
 |
 |
Материалы
| Корпус (1-я ступень): | Цинковое литье |
| Корпус (2-я ступень): | Цинковое литье |
| Кожух (1-я ступень) | Латунь |
| Кожух (2-я ступень) | Цинковое литье |
| Пружины: | Сталь/легированная сталь |
| Диафрагма: | Армированный тканью полимер |
| Седельный диск: | Эластичная резина |
Информация для заказа
| № детали | Вход | Выход |
Размер седла, мм | Фабричное давление поставки, кПА | Диапазон регулировки, кПа | Позиция дренажного отверстия 1-й ступени | Позиция дренажного отверстия 2-й ступени | Производительность по пропану*, кг/ч (BTU/hr) |
|---|---|---|---|---|---|---|---|---|
| LV404Y9 |
F.POL |
½” F.NPT |
5,56 |
13 | 9-17 | снизу | на выходе | 17,6 (800 000) |

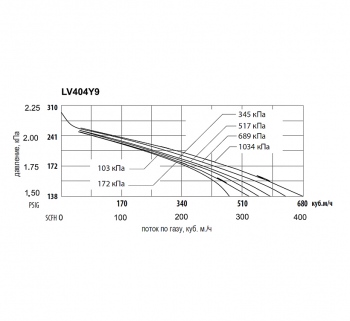

* Максимальный поток обеспечен при 172 кПа на входе и 2,3 кПа (229 мм в. ст.) на выходе.
