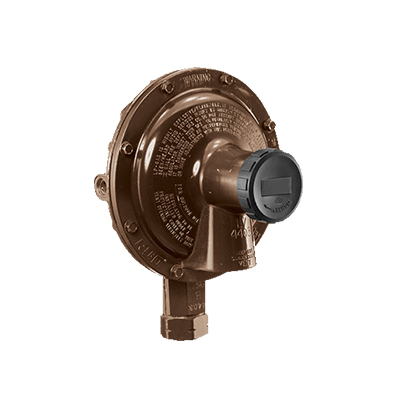

Назначение
Разработан для снижения давления первой ступени между значениями 34,5 и 138 кПа до давления подачи на горелки, обычно равным 2,7 кПа (280 мм в. ст.) в коммерческих системах средних размеров, групповых емкостях и бытовых системах.
Характеристики
- Большой вентиляционный клапан снижает вероятность блокировки, имеет разъем 3/4” F. NPT для подключения стравливающей трубки.
- При давлении на входе 103 кПа регулятор не допускает подъема давления газа на выходе выше 13 кПа даже при снятом седельном диске.
- Седло и седельный диск может сниматься.
- Прямой ход уменьшает износ диска.
- Специальная форма вентиляционного отверстия предотвращает его замерзание при правильной установке.
- Высокочувствительная к изменениям давления большая литая диафрагма.
- Разъем для манометра с резьбой 1/8” F. NPT. Заглушки могут быть сняты с помощью торцевого шестигранного ключа 3/16”.
- Окрашен в коричневый глянцевый цвет.
 |
 |
Исполнение

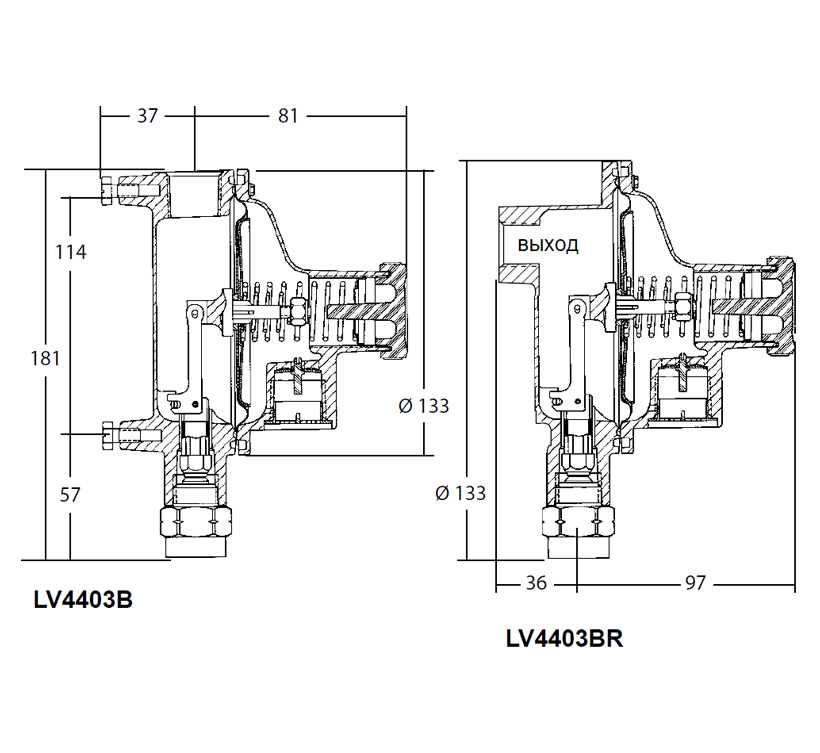

Может быть установлен прямо на счетчике. Устанавливается также непосредственно на трубопроводе. Врезка происходит с помощью угловых штуцеров 90°.
Материалы
| Корпус: | Цинковое литье |
| Кожух: | Цинковое литье |
| Седло | Латунь |
| Пружина: | Сталь |
| Диафрагма: | Армированный тканью полимер |
| Седельный диск: | Эластичная резина |
Информация для заказа
| № детали | Вход | Выход | Размер седла, мм | Фабричное давление настройки, кПа | Диапазон регулировки, кПа |
Размещение | Производительность по пропану*, кг/ч (BTU/hr) |
|---|---|---|---|---|---|---|---|
| LV4403B4 | ½” F. NPT | 1½” | Ø 7 |
2,7 кПа (275 мм в. ст.) |
2,3 - 3,3 кПа |
над впуском | 22 (1 000 000) |
| LV4403B46 | ¾” F. NPT | ||||||
| LV4403B46R* | |||||||
| LV4403B66 | ¾” F. NPT | ||||||
| LV4403B66R* |
* Простая установка.

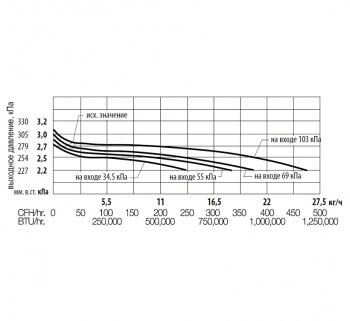

** Максимальный поток обеспечен при 69 кПа на входе и 2,2 кПа (230 мм в. ст.) на выходе.
