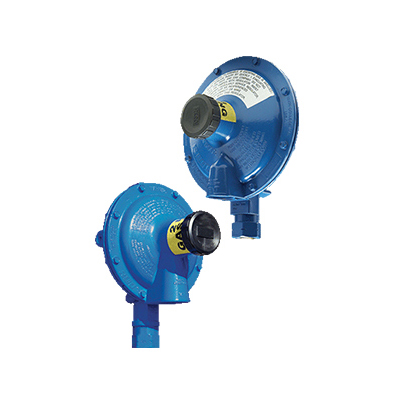

Назначение
Разработан для снижения давления в трубопроводе после первой ступени от 69 кПа до 13 кПа. Для снижения давления от 13 кПа до номинального 280 мм в.ст. (27,4 кПа) нужен линейный регулятор давления.
Характеристики
- Большое вентиляционное отверстие предотвращает блокировку и имеет разъем ¾” F.NPT для сливной трубки;
- При входном давлении 103 кПа регулятор держит давление за выходом регулятора в пределах 41 кПа при снятых седельных дисках;
- Со встроенным предохранительным клапаном;
- Кожух и седельный диск может сниматься;
- Прямой ход уменьшает износ диска;
- Специальный профиль кожуха при правильной установке уменьшает возможность замерзания;
- Высокочувствительная к изменениям давления большая литая диафрагма;
- Дренажный разъем с резьбой 1/8” F. NPT установлен на обеих ступенях. Заглушки могут быть сняты с помощью торцевого шестигранного ключа 3/16”;
- Окрашен в синий глянцевый цвет.
 |
Установка прямо на газопроводе
Монтируется прямо на газопроводе. Не требует колен, кронштейнов и подобной арматуры. Монтаж очень прост.
Материалы
| Корпус (серия LV4403Y): | Цинковое литье |
| Корпус (серия LV5503Y): | Аллюминиевое литье |
| Кожух (серия LV4403Y): | Цинковое литье |
| Корпус (серия LV5503Y): | Аллюминиевое литье |
| Седло: | Латунь |
| Пружина: | Сталь |
| Диафрагма: | Армированный тканью полимер |
| Седельный диск: | Эластичная резина |
Информация для заказа
| № детали | Вход | Выход | Размер седла | Диапазон регулировки, кПа |
Позиция вент. | Производительность по пропану*, кг/ч (BTU/hr) |
|---|---|---|---|---|---|---|
| LV4403Y4 | 1/2” F. NPT | 1/2” F. NPT | 1/4” |
13,9 кПа при 69 кПа на входе |
над входом | 22 (1 000 000) |
| LV4403Y46R | 3/4” F. NPT | |||||
| LV5503Y6 | 3/4” F. NPT | 48,4 (2 200 000) | ||||
| LV5503Y8 | 1” F. NPT | 9/32” |

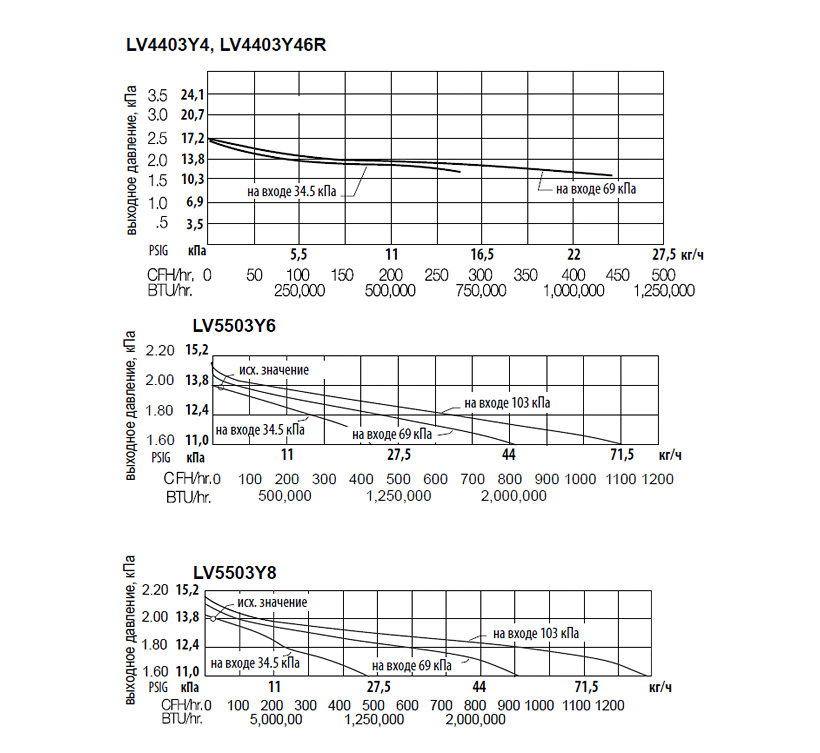

* Максимальный поток обеспечен при 69 кПа на входе и 10,3 кПа на выходе.
