Назначение
Такой мультиклапан для небольших емкостей, цилиндров и баллонов сконструирован специально для индустриальных нужд. Он увеличивает гибкость применения емкостей, позволяя газовым баллонам объемом до 45,4 кг пропана использоваться взаимозаменяемо или одновременно для отбора жидкости или газа.
Характеристики
- Два отдельных канала для потоков в корпусе позволяют попеременный или одновременный отбор газа и/или жидкости из клапана;
- Имеют различные выходные соединения для жидкой и паровой фазы;
- Маховики оснащены соответствующей маркировкой «жидкость» или «газ»;

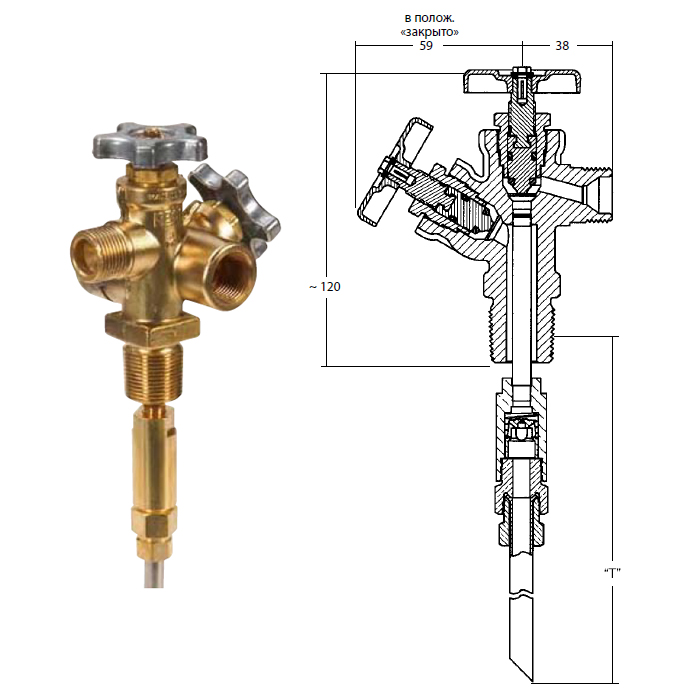

- Оборудован контрольной трубкой для отвода жидкой фазы из нержавеющей стали с внешним диаметром 3/8" и размером «T» 1,1 м.
Материалы
| Корпус: | Прессованая латунь |
| Маховик: | Литой алюминий |
| Стержень: | Латунь |
| Кольцевые прокладки: | Эластичная резина |
| Диск седла: | Нейлон |
| Предохранительная пружина: | Нержавеющая сталь |
Информация для заказа
| № изделия | Вход | Выход | Исполнение маховика | Длина контрольной трубки | |
|---|---|---|---|---|---|
| 345 кПа | 698 кПа | ||||
| 8556 | 3/4" M. NGT | F.POL (CGA 510) | CGA 555 | нет | 1110 мм |
| Заводская настройка | Для использования с газовыми баллонами | Ср. пропускная способность для жидкости, л/мин | Поток закрытия клапана* л/мин (сжиженый газ) | |||
|---|---|---|---|---|---|---|
| При перепаде давления между клапанами | ||||||
| 69 кПа | 172 кПа | 345 кПа | 698 кПа | |||
| 2585 кПа | 45 кг | 25 | 110 | 151 | 212 | 8,7 л/мин |
* Чтобы обеспечить правильное функционирование и максимальную безопасность при работе совместно со скоростными клапанами, клапан для емкостей должен быть полностью открыт и герметизирован во время использования.
ПРИМЕЧАНИЕ: Эти клапаны включают скоростной клапан. Смотрите L-500/Раздел F для полной информации по выбору, работе и тестированию скоростных клапанов.
