Назначение

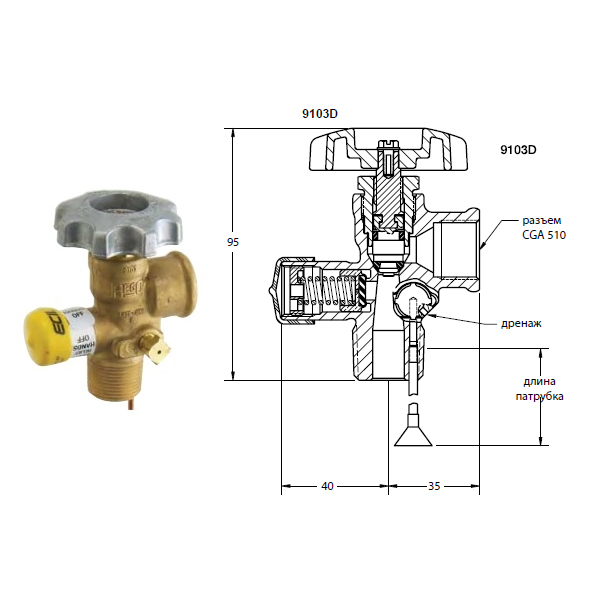

Усиленные клапаны отбора газообразной фазы предназначены для отвода газа из газовых баллонов объемом до 45 кг. Они используются в бытовом оборудовании и промышленных коммерческих установках для пропана.
Характеристики
- Характерны горловиной быстрого наполнения и высоким подъемом штока, конструкция с кольцевым уплотнителем штока;
- Клапаны содержат нейлоновую коническую прокладку для надежного закрытия седла;
- Выпускаются также с трубкой для контроля жидкости;
- Винт-самонарез притягивает маховик к штоку и снижает возможность появления люфта маховика от вибрации при проходе газа.
Материалы
| Корпус: | Прессованая латунь |
| Маховик: | Алюминий |
| Стержень: | Латунь |
| Кольцевые уплотнения: | Эластичная резина |
| Диск седла: | Нейлон |
| Предохранительная пружина: | Нержавеющая сталь |
Информация для заказа
| № изделия | Вход | Выход | Исполнение маховика | Длина контрольной трубки | Заводская настройка | Для использования с баллонами для пропана | Ср. пропускная способность для жидкости, л/мин | Комплектация | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| При перепаде давления между клапанами | Заглушка POL | ||||||||||
| 69 кПа | 172 кПа | 345 кПа | 698 кПа | ||||||||
| 9103D10.6 | 3/4" M. NGT | F.POL (CGA510) | рубчатая насечка | 270 мм | 2585 кПа | 45 кг | 48 | 77 | 110 | 156 | N970P |
| 9103D11.6 | 295 мм | ||||||||||
| Пороговое давление разряда | Используется с емкостями для пропана до | Ср. пропускная способность для жидкости, л/мин | Поток закрытия клапана (по сжиженому газу)* | |||||
|---|---|---|---|---|---|---|---|---|
| При перепаде давления между клапанами | газ, куб. м/ч | жидкость л/мин | ||||||
| 69 кПа | 172 кПа | 345 кПа | 698 кПа | 172 кПа вход. | 698 кПа вход. | |||
| 2585 кПа | 45 кг | 12 | 20 | 29 | 42 | 14,87 | 28,32 | 6,4 |
* установившийся поток измерен в трубопроводе внешним диаметром 3/8" и длиной не более 1,1 м.
ВНИМАНИЕ: не разрешается использование гибких переходников с внешним диаметром 1/4" или штуцеров POL с гибкими переходниками 1/4" для подключения клапанов этой серии. ПРИМЕЧАНИЕ: Чтобы обеспечить правильное функционирование и максимальную безопасность при работе совместно со скоростными клапанами, клапан отбора газообразной фазы должен быть полностью открыт и герметизирован во время использования. Эти клапаны имеют скоростной клапан. Смотрите раздел F для полной информации по выбору, работе и тестированию скоростных клапанов.
