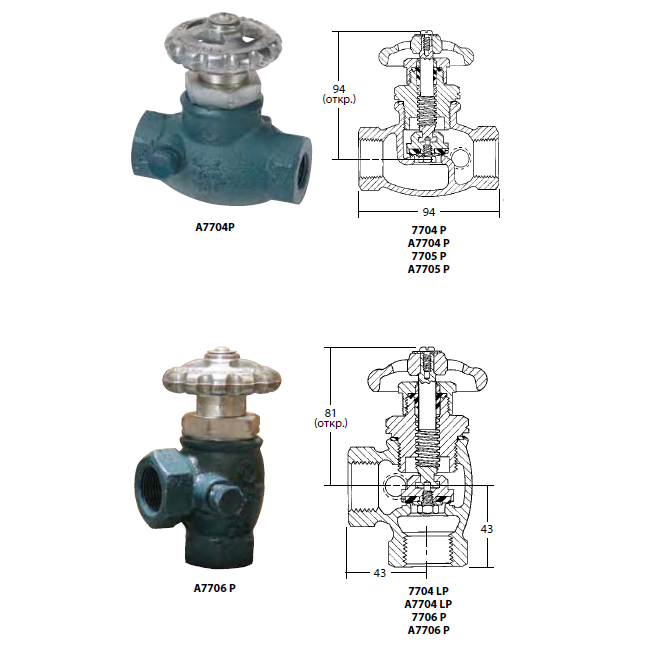

Клапаны серий 7704, 7705 и 7706 с фланцевым уплотнением для стационарных емкостей, наполнительных шлангов и трубопроводов

Назначение

Конструкция обеспечивает герметичное уплотнение и долгий срок работы без обслуживания в жидких или газовых средах, на стационарных емкостях, шлангах для наполнения транспортных емкостей, станциях по наполнению резервуаров и для использования на трубопроводах. Высококачественная конструкция и большая гамма типоразмеров делают их пригодными использованию со сжиженным газом, безводным аммиаком, в химической и нефтехимической отраслях.

Характеристики

• Доступны с латунной крышкой и бронзовым штоком для работы со сжиженным газом или со стальной крышкой и штоком из нержавеющей стали для применения также с безводным аммиаком;
• Шток уплотнения фланца обеспечивает герметическую работу. Не требует регулировки и замены;
• Верхнее уплотнение металл-металл позволяет замену фланцевого кольца при работающем клапане;
• Соединение 1/4" NPT на выходе в корпусе предназначено для установки гидростатического предохранительного или дренажного клапана;
• Шарнирный диск седла минимизирует истирание уплотнителя и гарантирует длительную службу;
• Конструкция корпуса с «опущенным седлом» обеспечивает высокую пропускную способность.

Материалы

Информация для заказа

* Для получения приблизительного значения потока при перепаде давления, отличном от 6,9 кПа, умножьте поток в таблице на квадратный корень перепада давления.
Пример для 7704LP при 62 кПа: 47 x √62 = 370 л/мин по пропану. Для потока NH3 умножьте поток пропана на 0,90.
