Назначение

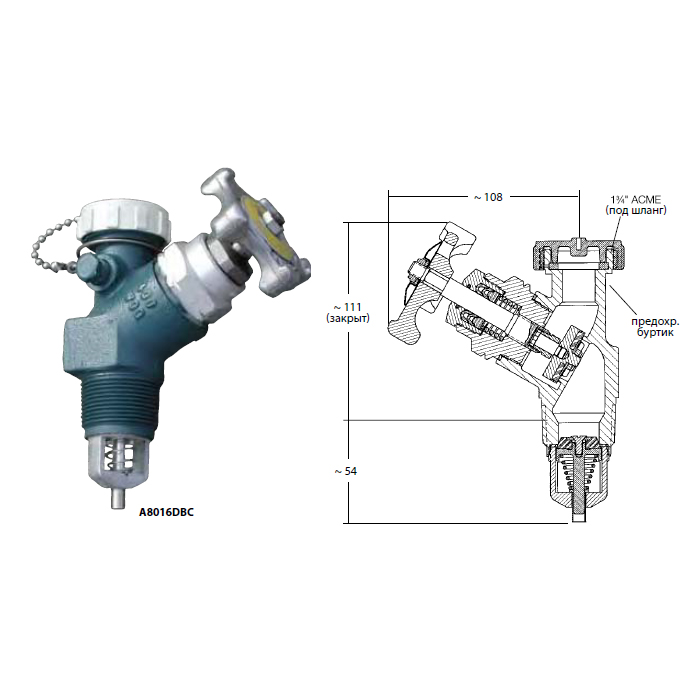

Предназначены в качестве ручного наполнительного клапана в транспортных емкостях для заполнения безводным аммиаком. Этот клапан включает встроенный обратный клапан.
Характеристики
- Обратный клапан полностью открывается при минимальном перепаде давления во время наполнения независимо от типа муфты, в которой установлен клапан;
- Седло обратного клапана с двойным уплотнением находится в разъеме резервуара для максимальной защиты в случае внешнего повреждения клапана;
- Узел эластичного диска седла полностью доступен с трех сторон для герметичного запора и долгого срока службы;
- Конструкция подпружиненного V-образного кольцевого уплотнителя не требует переуплотнения или настройки в рабочем состоянии;
- Специальное углубление под резьбой ACME предназначено для обрыва шланга при его чрезмерном натяжении и сохранения корпуса клапана нетронутым;
- Встроенное соединение 1/4" NPT предназначено для установки гидростатического предохранительного или дренажного клапана.
Материалы
| Корпус: | Вязкая сталь |
| Крышка: | Сталь |
| V-образный уплотнитель: | Тефлон |
| Стержень: | Нержавеющая сталь |
| Диск седла: | Эластичный полимер |
| Обратный клапан: | Сталь, нерж. сталь и полимер |
| Пружины: | Нержавеющая сталь |
Информация для заказа
| № изделия | Вход | Наполнительное соединение | Поток при перепаде давления 6,9 кПа по NH3, л/мин | Комплектующие | |
|---|---|---|---|---|---|
| Гидростатический предохр. клапан | Дренажный клапан | ||||
| A8016DBC | 1 1/4" | 1 3/4" | 360 | SS8001J | TSS3169 |
* Измерено при разнице давлений от 65,5 до 83 кПа.
** Измерено при 689 кПа.
