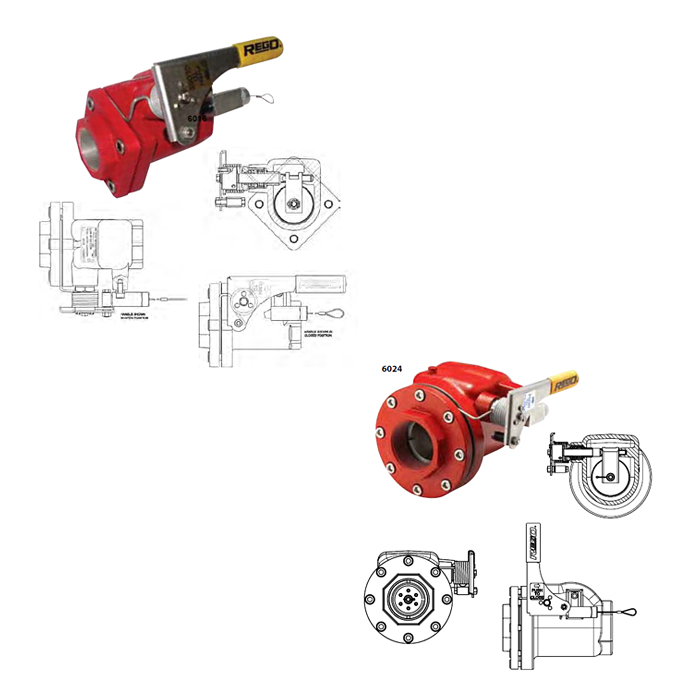

2’’ и 3’’ поворотные обратные клапаны серий 6016 и 6024АЗК для промышленных объектов

Назначение

Предназначено для установки в газопроводы жидкой фазы на больших заводах для сжиженного газа и безводного аммиака, обеспечивают быструю остановку потока жидкой или газообразной фазы в случае случайного разрыва, разлома трубопровода или повреждения шланга.

Характеристики

• Плавкий элемент расположен в узле плавкой вставки, действующей как открывающий/закрывающий пусковой элемент. При повышении температуры до 100°С элемент плавится, возвращая вал в закрытое положение;
• Клапан может открываться с помощью рабочего рычага и дистанционно пневматическим приводом;
• Клапан может закрываться дистанционно кабельным или пневматическим приводом;
• Клапан может закрываться простым нажатием рабочего рычага вниз, поэтому не нужно включать закрытый спусковой механизм;
• Седло защищено металлом для минимизирования утечки в случае прямого действия огня;
• Прямой канал обеспечивает поток жидкости 568 л/мин (сж. газ) с перепадом давления только в 7 кПа;
• Быстрое закрытие, независимо от того, работает ли насос или нет.

Прочная конструкция

• Выдерживает гидравлический удар при внезапном закрытии, высоких нагрузах и разнице температур;
• Клапан имеет только две подвижные детали: стержень и запорный (тепловой) спусковой механизм;
• Модель 6016 упоминается UL для использования со сжиженным газом в качестве аварийного и управляемого запорного клапана;
• Уплотнители стержня подпружинены для герметичной работы при низких температурах/давлениях.

Материалы

Информация для заказа
